| محل منبع: | جیانگ سو چین |
|---|---|
| نام تجاری: | AIPREL |
| گواهی: | IOS,CE,CCS,DNV |
| شماره مدل: | مبدل حرارتی اواپراتور صفحه ای |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | کارتن استاندارد |
| زمان تحویل: | 1-2 هفته |
| شرایط پرداخت: | L / C ، T / T |
| قابلیت ارائه: | 100 مجموعه در هر ماه |
| ضمانتنامه: | 12 ماه | وضعیت: | جدید |
|---|---|---|---|
| Maximum working pressurefunction gtElInit() {var lib = new google.translate.TranslateService();lib.t: | 3.0Mpa | کاربرد: | HVAC ، دریایی ، انتقال حرارت ، مایع به مایع و مایع به بخار ، آبجو |
| مواد بشقاب: | SS304 / SS316 / SS316L / تیتانیوم / آلیاژ C276 | مواد قاب: | فولاد کربن ، CS / SS |
| برجسته: | مبدل حرارتی پوسته بخار و لوله,مبدل حرارتی پوسته صفحه ای |
||

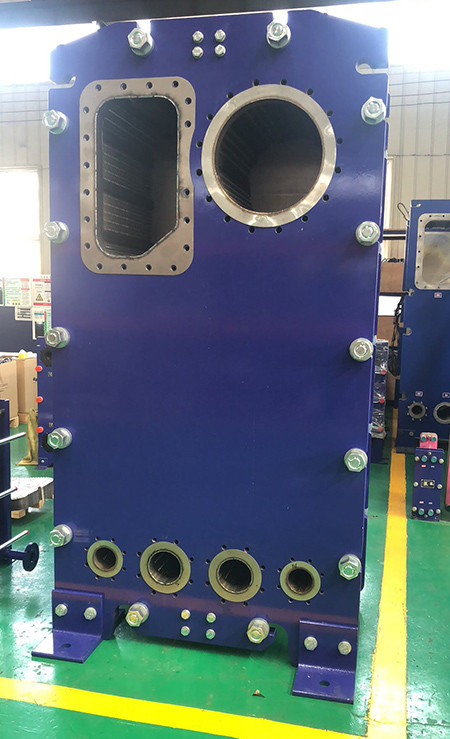

بخار مبدل حرارتی اواپراتور سقف فیلم برای تصفیه فاضلاب
مبدل حرارتی صفحه ای نوع جدیدی از مبدل حرارتی با بازده بالا است که از یک سری ورق های فلزی موج دار ساخته شده است.یک کانال مستطیلی نازک بین صفحات تشکیل شده است که از طریق آن می توان تبادل گرما بین مایع ، مایع و بخار را بدست آورد.
مزایای مبدلهای حرارتی صفحه ای در مقایسه با مبدلهای حرارتی لوله:
1. کارآمد و کم مصرف: ضریب انتقال حرارت آن 3000-4500kcal / m2 /C * ساعت است که 3-5 برابر بیشتر از مبدلهای حرارتی پوسته و لوله است.
2. ساختار جمع و جور: مبدل حرارتی صفحه ای با همان مساحت و تبادل گرما فقط 1/5 مبدل حرارتی پوسته و لوله است.
3. تمیز کردن آسان ، مونتاژ و جدا کردن آن آسان است.
4. عمر طولانی: مبدل حرارتی صفحه توسط صفحات فولاد ضد زنگ یا آلیاژ تیتانیوم تحت فشار قرار می گیرد ، که می تواند در برابر رسانه های مختلف خوردگی مقاومت کند و پد لاستیکی را می توان به میل خود تعویض کرد.
5. سازگاری قوی: صفحه مبدل حرارتی صفحه یک جز independent مستقل است ، می تواند با توجه به نیازها اضافه یا کم شود ، می تواند برای انواع مختلف مورد نیاز فرآیند اعمال شود.
6. عدم عبور از مایع: شیار آب بندی مبدل حرارتی صفحه مجهز به یک کانال تخلیه است و همه نوع محیط در تبانی نیست.
اواپراتور صفحه ای نوع جدید اواپراتور با بازده بالا است که از یک سری ورق های فلزی موج دار جمع می شود.یک کانال مستطیلی نازک بین ورق ها تشکیل می شود و گرما از طریق ورق ها منتقل می شود تا یک تبخیر لایه نازک تشکیل شود.محلول تبخیر شده به سرعت در اواپراتور گرم و جوشانده می شود ، و تبخیر باعث بالا رفتن مایع می شود و یک فیلم مایع در امتداد سطح دیواره تبادل حرارت تشکیل می دهد و باعث جریان یافتن مایع از طریق سطح گرم شده در یک فیلم مایع می شود ، به سرعت تبخیر و بخار شدن ، در نتیجه گرم شدن کوتاه می شود.زمان اقامت اثر تبخیر را افزایش می دهد و دارای خصوصیات ضریب انتقال حرارت بالا ، قدرت تبخیر زیاد و زمان تماس کوتاه است.
اصل طراحی
اواپراتورهای صفحه ای عمدتا بر اساس فناوری نیمه جوشکاری اواپراتور صفحه ای در حال افزایش است.مواد در یک کانال با یک مهر و موم تبخیر می شوند ، در حالی که محیط گرمایش بخار در کانالهای جوش داده شده متراکم می شود.محلول از پایین صفحه تزریق می شود.این محصول تحت تأثیر مقدار زیادی بخار آنی ، در امتداد دیواره صفحه به سمت بالا جریان می یابد.
کاربرد:
| ماده | کاربرد |
| SUS304 SUS316L | آب تمیز ، آب رودخانه ، روغن غذا ، روغن معدنی |
| Ti | آب دریا ، نمک ، نمک |
| آلیاژ Hadtelloy | اسید سولفوریک غلیظ ، اسید کلریدریک ، اسید فسفریک |
| نیکل | دمای بالا و سود سوز آور با غلظت بالا |
| ماده | کاربرد | دمای کار |
| NBR | آب ، آب دریا ، روغن معدنی ، آب نمک | -15—130 |
| BNBR | روغن معدنی با درجه حرارت بالا ، آب با درجه حرارت بالا | 15—140 |
| EPDM | آب گرم ، بخار ، اسید ، قلیایی | -25—150 |
| لاستیک فلوئور ویتون | اسید قوی ، قلیایی ، روغن معدنی ، گریس و مازوت و غیره | 5—200 |
| نئوپرن | اسید ، قلیایی ، روغن معدنی ، هیدروکربن آلیفاتیک با وزن مولکولی کم | 35—130 |
| لاستیک سیلیکون | دمای بالا و برخی از مواد خورنده | 65—200 |
