| محل منبع: | جیانگ سو چین |
|---|---|
| نام تجاری: | AIPREL |
| گواهی: | CE,CCS,DNV,ISO |
| شماره مدل: | کندانسور نوع صفحه ای |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | کارتن استاندارد |
| زمان تحویل: | 1-2 هفته |
| شرایط پرداخت: | L / C ، T / T |
| قابلیت ارائه: | 100 مجموعه در هر ماه |
| ضمانتنامه: | 12 ماه | Maximum working pressurefunction gtElInit() {var lib = new google.translate.TranslateService();lib.t: | 3.0Mpa |
|---|---|---|---|
| کاربرد: | قطعات برودتی ، دارویی ، انتقال حرارت ، قدرت ، تهویه مطبوع | مواد بشقاب: | Hastelloy ، C276 ، تیتانیوم نیکل ، 254SMO ， SS304 ، SS316 |
| برجسته: | صفحه خازن مبدل حرارتی,مبدل حرارتی صفحه صفحه |
||

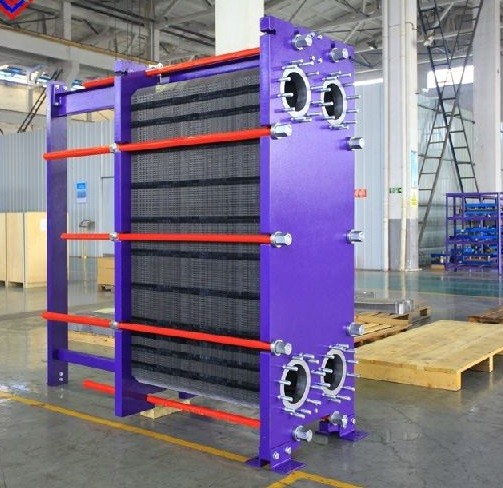

صفحه بشقاب کندانسور نوع صفحه با واشر NBR / EPDM برای بخار صنعتی به آب
کندانسور صفحه ای چه مزایایی دارد؟
1. بازده بالا و صرفه جویی در انرژی: 3 تا 5 برابر بیشتر از بازده حرارتی مبدل حرارتی پوسته و لوله.
2 ، ساختار جمع و جور: صفحات صفحه مبدل حرارتی از نزدیک مرتب شده اند ، در مقایسه با سایر انواع مبدلهای حرارتی ، مبدل حرارتی صفحه دارای فضای کف و فضای کمتری است.
3. تمیز کردن و جداسازی آسان: مبدل حرارتی صفحه با بست پیچ و مهره صفحه گیره را می بندد ، بنابراین جدا کردن و مونتاژ آن راحت است.
4 ، عمر طولانی: مبدل حرارتی صفحه از فولاد ضد زنگ یا ورق آلیاژ تیتانیوم ساخته شده است ، می تواند در برابر انواع رسانه های خورنده مقاومت کند ، پدهای لاستیکی را می توان به میل خود تعویض کرد و به راحتی نصب ، جدا و تعمیر کرد.
5. سازگاری: صفحه مبدل حرارتی صفحه یک جز independent مستقل است که با توجه به نیاز می تواند کم یا زیاد شود و اشکال مختلفی دارد.می تواند برای نیازهای مختلف فرآیندهای مختلف اعمال شود.
Plate Condeer نوعی مبدل حرارتی صفحه ای است.
کولر صفحه ای عمدتا از دو قسمت تشکیل شده است: یک قاب و یک صفحه.ورق های ساخته شده از مواد مختلف توسط انواع مختلف ابزار ساینده به راه راه هایی از اشکال مختلف فشار داده می شوند و سوراخ های زاویه ای در چهار گوشه ورق ها برای مسیر جریان محیط ایجاد می شوند ، ورق ها حاشیه و سوراخ گوشه توسط آنها مهر و موم می شوند یک واشر لاستیکیاین قاب از یک صفحه فشار ثابت ، یک صفحه فشار متحرک ، میله های راهنمای بالا و پایین و پیچ و مهره های تشکیل شده تشکیل شده است.از کولر صفحه برای سوار شدن صفحه به صورت سوار بر فشار ثابت استفاده می شود.صفحه تنگ ، صفحه متحرک فشار در وسط ، و سپس با پیچ و مهره بست.یک کانال مستطیلی نازک بین ورق های مختلف تشکیل شده و تبادل حرارت از طریق نیم ورق ها انجام می شود.در مقایسه با کولر معمولی پوسته و لوله ، ضریب انتقال حرارت در همان مقاومت جریان و مصرف برق پمپ بسیار بالاتر است و تمایل به تعویض کولر لوله در محدوده قابل اجرا وجود دارد.
اصل طراحی
خازن صفحه ای خازنی است که برای تراکم بخار بر اساس سیستم تبخیر یا تقطیر در شرایط خلا تولید می شود.کندانسور صفحه ای بر اساس روش نیمه جوشکاری از بسته مخصوص بشقاب و واشر تشکیل شده است.محیط خنک کننده در یک کانال با یک واشر گرم می شود و بخار در کانال جوش متراکم می شود.بخار دارای یک ورودی بزرگ و یک خروجی کوچک میعانات است.
برنامه های پیشنهادی
از کندانسور صفحه ای در وهله اول با اواپراتور صفحه ای به عنوان میعان بخار در سیستم تبخیر یا تقطیر استفاده می شود.به عنوان مثال ، میعان بخار در سیستم تبخیر 3 اثر شربت ، میعانات بخار در سیستم تبخیر 3 اثر آب و میعانات بخار در سیستم تبخیر چند اثر غلظت اتانول در صنعت اتانول ، و مانند آناز کندانسور صفحه ای به دلیل اثر تبادل حرارت زیاد ، هزینه ورودی کم و عملکرد مناسب نگهداری در موارد بیشتر و بیشتر میعان استفاده می شود.
| تایپ کنید | کندانسور صفحه ای |
| مواد صفحه | Ti / SS316 / SS303 یا OEM |
| مواد واشر | NBR / EPDM |
| نام تجاری | GOJE |
| کاربرد | فرآیند صنعتی |
