| محل منبع: | جیانگ سو چین |
|---|---|
| نام تجاری: | Aiprel |
| گواهی: | CE,CCS,ISO,DNV |
| شماره مدل: | مبدل حرارتی نوع صفحه |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | کیس چوبی صادر کنید |
| زمان تحویل: | 1-2 هفته |
| شرایط پرداخت: | L / C ، T / T ، D / P ، D / A |
| قابلیت ارائه: | 100 مجموعه در هر ماه |
| ضمانتنامه: | 12 ماه | Maximum working pressurefunction gtElInit() {var lib = new google.translate.TranslateService();lib.t: | 3.0Mpa |
|---|---|---|---|
| مواد بشقاب: | 316L ، تیتانیوم ، SS304،254SMO ، نیکل | مواد واشر: | NBR EPDM FKM |
| مواد قاب: | فولاد کربن ، فولاد ضد زنگ | ||
| برجسته: | مبدل حرارتی صفحه 3.0MPa صفحه,مبدل حرارتی صفحه واشر NBR,مبدل حرارتی صفحه صفحه 316L |
||

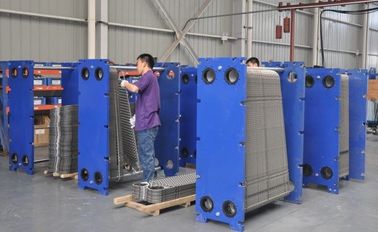

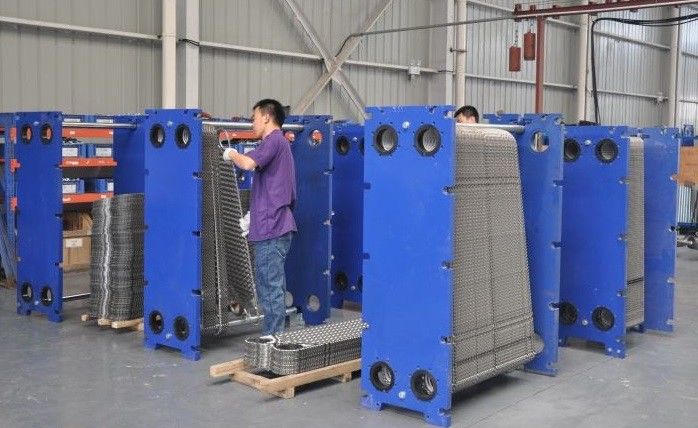

تولیدکننده حرفه ای مبدل حرارتی صفحه ای برای صنایع شیمیایی و برودتی
مبدل حرارتی صفحه ای شامل یک بسته از صفحات فلزی موج دار با سوراخ برای عبور دو مایعات است که انتقال گرما بین آنها انجام می شود.بسته صفحه بین یک صفحه قاب ثابت و یک صفحه فشار متحرک جمع شده و با پیچ و مهره های فشرده شده.صفحات مجهز به یک واشر هستند که کانال بین صفحه را آب بندی می کند و مایعات را به کانالهای متناوب هدایت می کند.تعداد صفحات با توجه به میزان جریان ، خصوصیات فیزیکی مایعات ، افت فشار و برنامه دما تعیین می شود.راه راه صفحات باعث تلاطم مایع می شوند و صفحات را در برابر فشار دیفرانسیل پشتیبانی می کنند.صفحه قاب و صفحه فشار از یک میله حمل بالایی معلق هستند و توسط یک میله راهنمای پایین قرار می گیرند ، که هر دو به یک ستون پشتیبانی ثابت می شوند.اتصالات در صفحه قاب یا اگر هر یک از مایعات یا هر دو مایعات بیش از یک واحد عبور کنند ، در صفحات قاب و فشار قرار دارند.
.
انتقال حرارت کارآمد
مبدلهای حرارتی صفحه ای و قاب واشر (GPHE) انتقال حرارت کارآمد در تجهیزات جمع و جور با ردپای کوچک - بسیار کوچکتر و کارآمدتر از مبدلهای حرارتی پوسته و لوله.
مزیت - فایده - سود - منفعت:
در مقایسه با سایر انواع مبدلهای حرارتی ، مبدلهای حرارتی صفحه ای دارای سطح بیشتری هستند.آنها از تعدادی صفحه نازک فلزی تشکیل شده اند که با هم فشرده شده اند.واشر با کانال جریان اشکال به صفحه انتقال حرارت متصل می شود و باعث بسته شدن مایع می شود.مواد مختلف دارای کانال های مختلف و در مسیر جریان متناوب خود هستند.آنها به بیرون نشت نخواهند کرد.تعداد صفحه انتقال حرارت با توجه به مقدار مایع ، خصوصیات فیزیکی مایع ، افت فشار و شرایط حرارتی تعیین می شود.هر صفحه راه راه است تا حداکثر ناحیه انتقال حرارت را افزایش دهد.
ساختار مبدل حرارتی صفحه واشر:

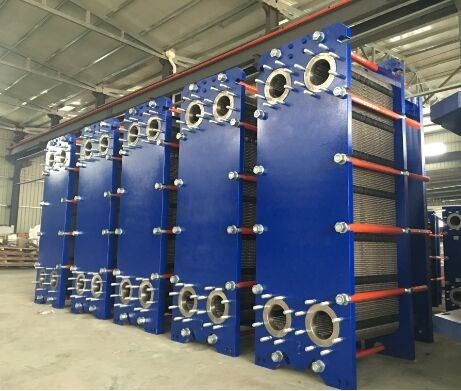

مبدل حرارتی صفحه توسط صفحه انتقال حرارت ، واشر آب بندی ، صفحه فشرده سازی ، میله راهنمای بالا و پایین ، ستون ، پیچ و مهره های گیرنده و سایر قطعات اصلی ساخته شده است.
معرفی مواد ورق و کاربرد:
| ماده | کاربرد |
| SUS304 / SUS316L | آب تصفیه شده ، آب رودخانه ، روغن غذا ، روغن معدنی |
| تیتانیوم / پال لیدیوم | آب دریا ، آب نمک ، ماده نمکی |
| آلیاژ Hadtelloy / C-276 | اسید سولفوریک غلیظ ، اسید کلریدریک ، اسید فسفریک |
| نیکل / نیکل | دمای بالا و سود سوز آور با غلظت بالا |
