| محل منبع: | جیانگ سو چین |
|---|---|
| نام تجاری: | Aiprel |
| گواهی: | CE,CCS,ISO,DNV |
| شماره مدل: | VT40 |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته بندی صادراتی |
| زمان تحویل: | 1-2 هفته |
| شرایط پرداخت: | L / C ، D / A ، D / P ، T / T ، Western Union |
| قابلیت ارائه: | 100 مجموعه در هر ماه |
| ضمانتنامه: | 1 سال ، 12 ماه ، یک سال ، 2 سال | وضعیت: | جدید |
|---|---|---|---|
| کاربرد: | قطعات بخاری ، گرمایش یا سرمایش ، انتقال حرارت ، سیستم تهویه مطبوع | ساختار: | مبدل حرارتی صفحه |
| ولتاژ: | 220V / 380V / سفارشی | وزن: | 5-500 کیلوگرم |
| Maximum working pressurefunction gtElInit() {var lib = new google.translate.TranslateService();lib.t: | 1.0MPa | سرعت جریان مایع: | حداکثر 50 M3 در ساعت |
| ابعاد (L * W * H): | سفارشی | مواد بشقاب: | SS304 / SS316 / SS316L / تیتانیوم / آلیاژ C276 |
| برجسته: | واشر مبدل حرارتی 1.0MPa,واشر مبدل حرارتی SS304,واشر مبدل حرارتی 380v |
||

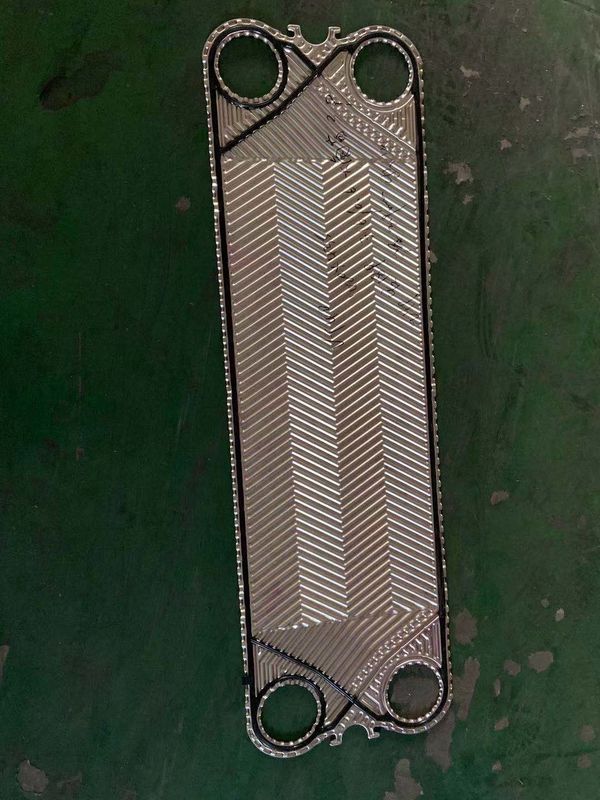

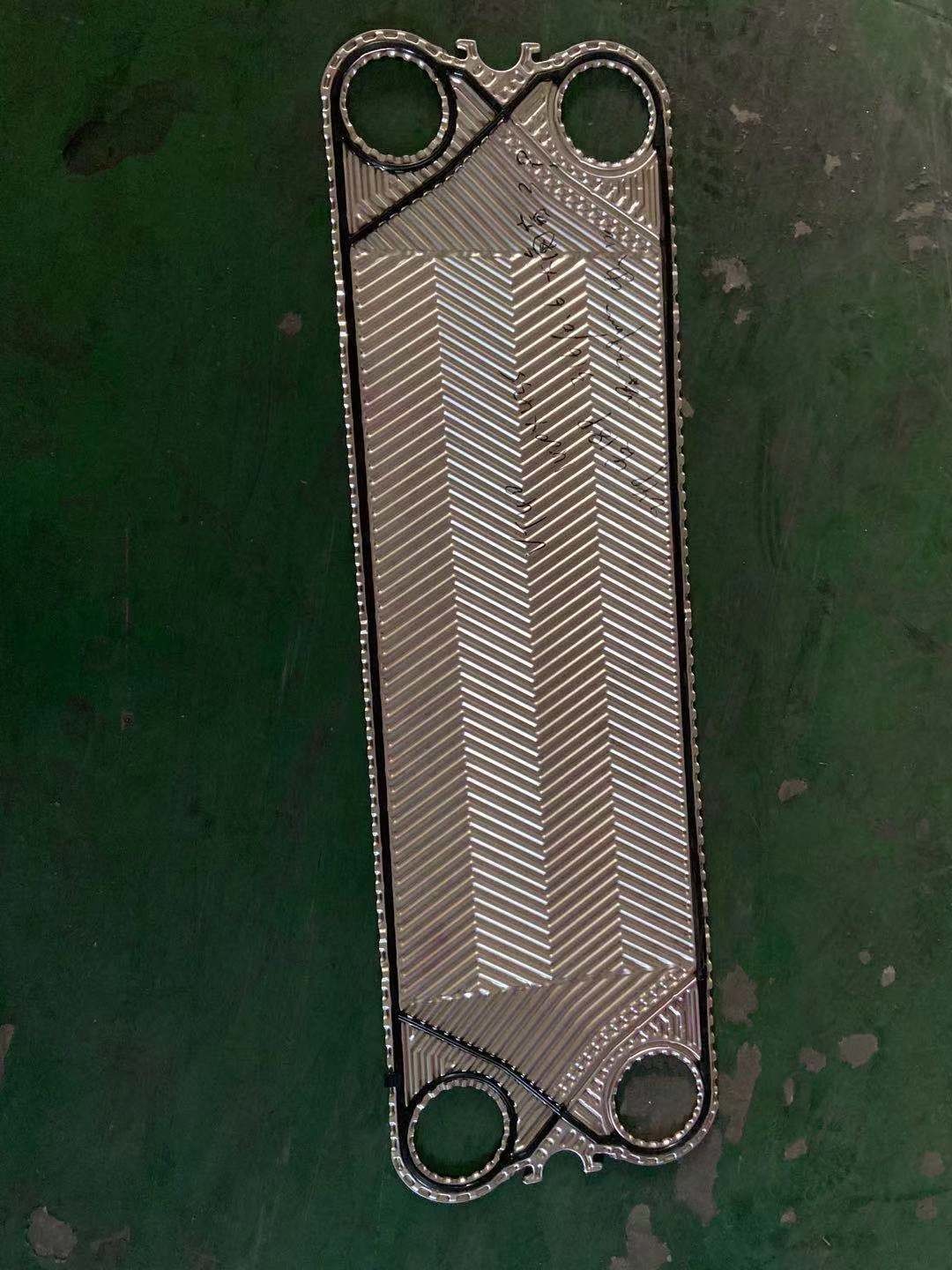

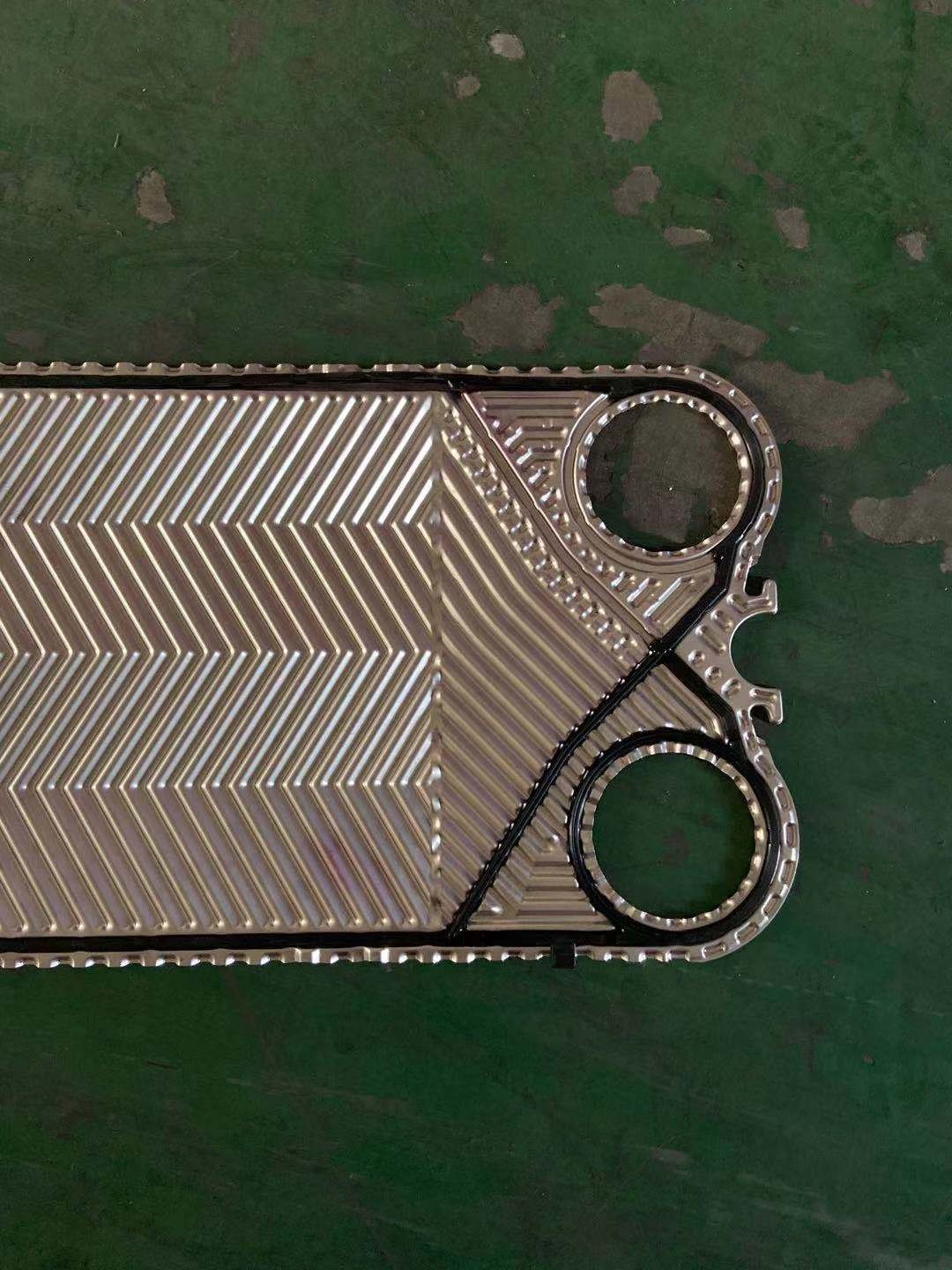

واشر مبدل حرارتی GEA VT20 / VT40
نام: واشر مبدل حرارتی
مبدل حرارتی صفحه ای شامل یک بسته از صفحات فلزی موج دار با سوراخ برای عبور دو مایعات است که انتقال گرما بین آنها انجام می شود.بسته صفحه بین یک صفحه قاب ثابت و یک صفحه فشار متحرک جمع شده و با پیچ و مهره های فشرده شده.صفحات مجهز به یک واشر هستند که کانال بین صفحه را آب بندی می کند و مایعات را به کانالهای متناوب هدایت می کند.تعداد صفحات با توجه به میزان جریان ، خصوصیات فیزیکی مایعات ، افت فشار و برنامه دما تعیین می شود.راه راه صفحات باعث تلاطم مایع می شوند و صفحات را در برابر فشار دیفرانسیل پشتیبانی می کنند.صفحه قاب و صفحه فشار از یک میله حمل بالایی معلق هستند و توسط یک میله راهنمای پایین قرار می گیرند ، که هر دو به یک ستون پشتیبانی ثابت می شوند.اتصالات در صفحه قاب یا اگر هر یک از مایعات یا هر دو مایعات بیش از یک واحد عبور کنند ، در صفحات قاب و فشار قرار دارند.
AIPREL به عنوان یک تولید کننده و توزیع کننده صفحه مبدل حرارتی حرفه ای ، می تواند بیشتر صفحه های مبدل حرارتی صفحه و واشر مبدل حرارتی از همان مواد ، اندازه و مدل GEA را تولید کند.
|
مارک / سازنده
|
سلسله
|
|
GEA
|
VT04P ، VT10F ، VT20 ، VT20C ، VT20G ، VT20P ، VT40 ، VT40C ، VT40G ، VT40P ، VT40M ، VT80 ، VT80C ، VT80G ، VT80M ، VT80P ، VT402 ، VT405 ، VT805 ، VT130F ، VT130K ، VT1306 ، VT1309 ، VT180M ، VT2508 ، NT10 ، NT50T ، NT50X ، NT50M ، NT100T ، NT100M ، NT100X ، NT150S ، NT150L ، NT250S ، NT250M ، NT250L ، NT350S ، NT350L ، NT500 ، N40 ، FA157 ، FA159 ، FA161 ، FA184NG ، FA184WG ، FA192NG ، FA192WG ، LWC100T ، LWC150 ، CT187 ، CT189 |
| مواد پلاک | SS304 ، SS316 ، 254SMO ، 904L ، C276 ، تیتانیوم ، نیکل ، Incoloy825 |
| ضخامت صفحه | 0.5 میلی متر ، 0.6 میلی متر ، 0.7 میلی متر ، 0.8 میلی متر ، 1.0 میلی متر |
| GASKET MTERIAL | EPDM ، NBR ، HNBER ، HEPDM ، FKW |
| گردهمایی گاسکت | کلیپ روشن ، قفل کردن ، بستن ، Glued |
| مواد قاب | فولاد کربن ، فولاد ضد زنگ ، کت فولاد ضد زنگ |
| نازل | فلنج ، درج لاستیک ، درج فلز ، نخ ، گیره |
| اندازه اتصال | DN15 ~ DN500 |
| استاندارد اتصال | علامت گذاری شده |
| رنگ | علامت گذاری شده |
| کاربرد | HVAC ، Power ، Suger ، Marine ، Chemical و غیره |
به دلیل عدم اطمینان در انتخاب و طراحی مبدل های حرارتی ، قیمت نمایش داده شده یک محدوده است.برای جزئیات بیشتر ، لطفا با خدمات مشتری تماس بگیرید.اگر در دوره قبلی ارتباط برقرار نکنید ، خدمات مشتری نمی تواند آن را بپذیرد.
مزیت - فایده - سود - منفعت:
در مقایسه با سایر انواع مبدلهای حرارتی ، مبدلهای حرارتی صفحه ای دارای سطح بیشتری هستند.آنها از تعدادی صفحه نازک فلزی تشکیل شده اند که با هم فشرده شده اند.واشر با کانال جریان اشکال به صفحه انتقال حرارت متصل می شود و باعث بسته شدن مایع می شود.مواد مختلف دارای کانال های مختلف و در مسیر جریان متناوب خود هستند.آنها به بیرون نشت نخواهند کرد.تعداد صفحه انتقال حرارت با توجه به مقدار مایع ، خصوصیات فیزیکی مایع ، افت فشار و شرایط حرارتی تعیین می شود.هر صفحه راه راه است تا حداکثر ناحیه انتقال حرارت را افزایش دهد.
