| محل منبع: | جیانگ سو چین |
|---|---|
| نام تجاری: | AIPREL |
| گواهی: | ISO9001 |

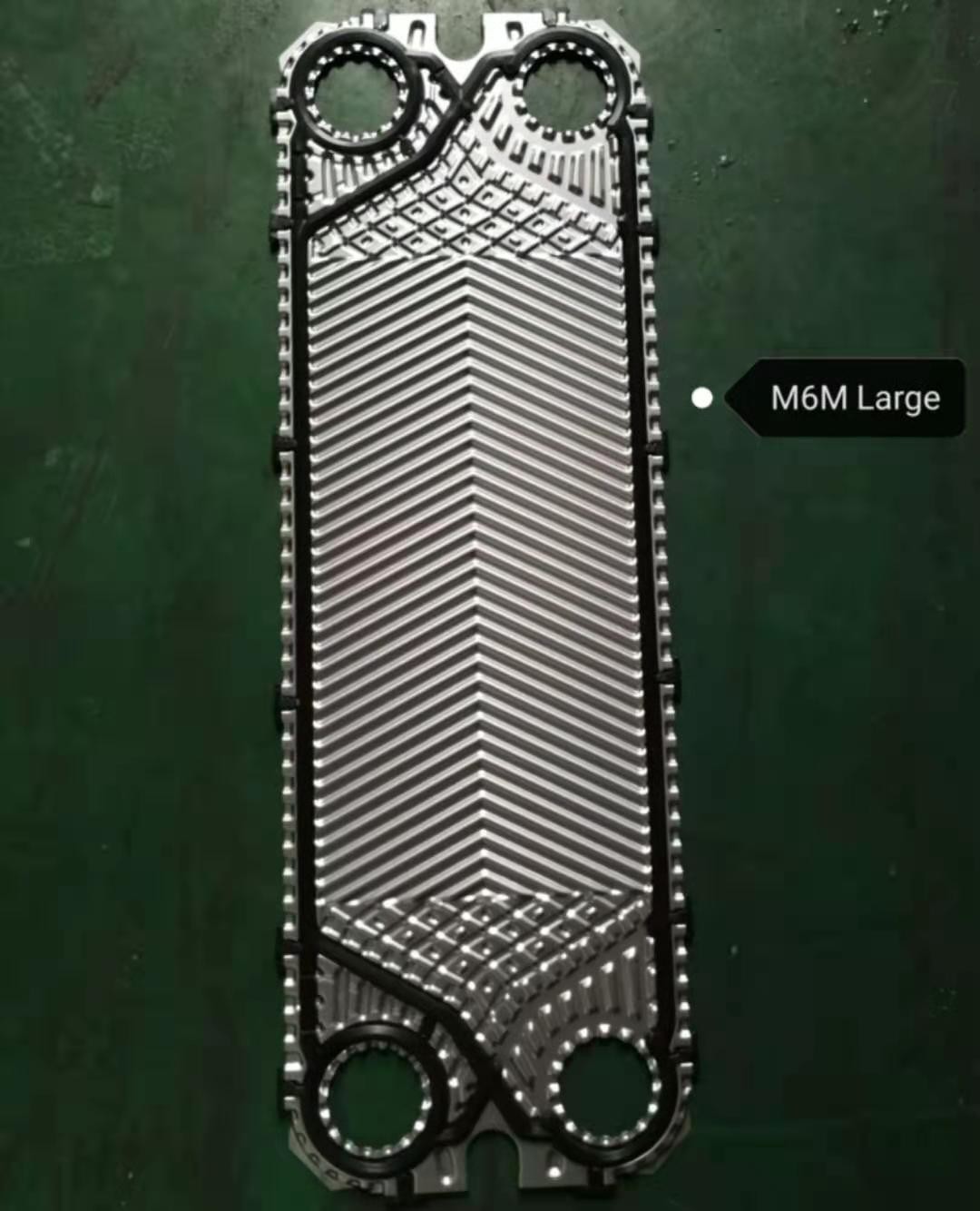

| شماره مدل: | M6M |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | کارتن استاندارد |
| زمان تحویل: | 1-2 هفته |
| شرایط پرداخت: | L / C ، T / T |
| قابلیت ارائه: | 10،000 مجموعه در هر ماه |
| نوع: | واشر | کاربرد: | قطعات بخاری ، قطعات برودتی ، وسایل نقلیه جهانی ، تبادل گرما ، فرآیند گرمایش صنعت |
|---|---|---|---|
| ضمانتنامه: | 1 سال | مواد واشر: | EPDM ، NBR ، HEPDM ، FKW ، HNBR ، NBR-HT |
| ضخامت صفحه: | 0.5 / 0.6 / 0.8 میلی متر ، 1 میلی متر ، 0.5 میلی متر تا 0.7 میلی متر موجود است | فشار حداکثر: | 2MPa (20 بار) |
| متوسط: | محیط خلوص ، روغن ، گاز ، هوا ، آب | ||

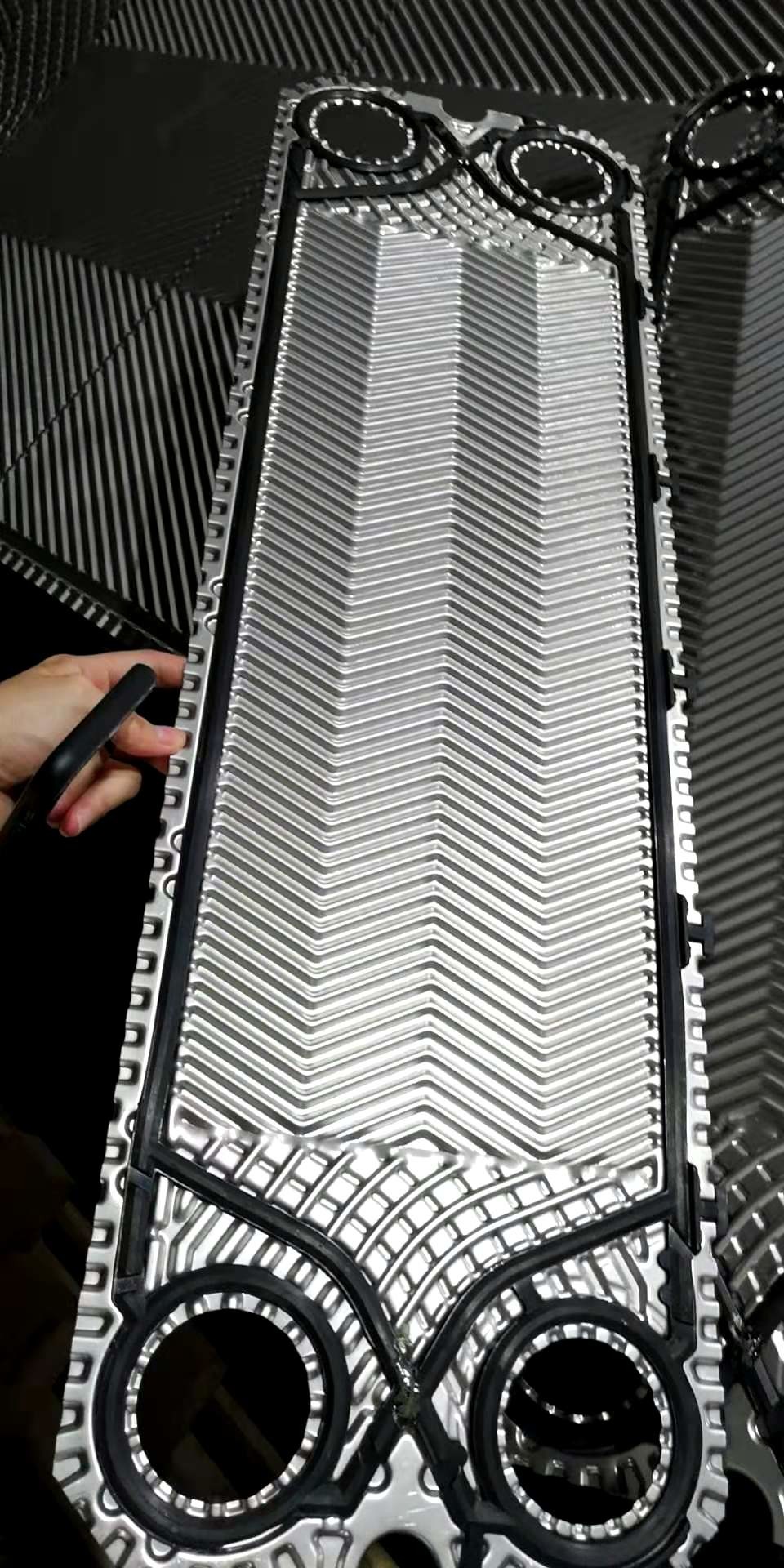

| برجسته: | گیره برابر در واشر EPDM,واشر مبدل حرارتی EPDM,واشر صفحه 0.8 میلی متر Epdm |
||
AIPREL به عنوان یک تولید کننده و فروشنده صفحه مبدل حرارتی حرفه ای ، می تواند بیشترین مشخصات مواد صفحه صفحه مبدل حرارتی و واشر مبدل حرارتی را از دور تولید کند و خدمات قطعات جایگزین دور را برای بیش از صدها شرکت کاربردی ارائه دهد.
ما واشرهای جایگزین و صفحه های مبدل حرارتی ALFA را تأمین می کنیم.لیست مدل ALFA به شرح زیر است.
| (ALFA) | ||||||
| سری ALFA | سطح صفحه (متر مربع) |
طول صفحه (میلی متر) |
عرض صفحه (میلی متر) |
فاصله مرکز طولی (میلی متر) |
فاصله مرکز عرضی (میلی متر) |
قطر (میلی متر) |
| ALFA M3 | 0.032 | 431 | 125.5 | 357 | 60 | 25 |
| ALFA M6 | 0.14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M6-M | 0.14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M10-B | 0.24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10-M | 0.22 | 879 | 375 | 719 | 223 | 100 |
| ALFA M15-B | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M15-M | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M20-M | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA MX25B | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| ALFA MX25M | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| ALFA M30 | 85/1 | 2245 | 995 | 1845 | 595 | 325 |
| ALFA CLIP6 | 0.18 | 1000 | 250 | 859 | 130 | 51 |
| ALFA CLIP8 | 0.38 | 1250 | 375 | 1095 | 220 | 78 |
| ALFA CLIP10 | 0.62 | 1500 | 500 | 1324 | 324 | 100 |
| ALFA TS6-M | 505 | 327 | 380 | 200 | 80 | |
| ALFA TL6 | 1036 | 150 | ||||
| ALFA TL10 | 1338 | 225 | ||||
| ALFA TL10P | 1338 | 225 | ||||
| ALFA T20-B | 0.9 | 1750 | 625 | 1478 | 353 | 205 |
| ALFA T20-BW | ||||||
| ALFA T20-M | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA T20-MW | ||||||
| ALFA T20-P | ||||||
| ALFA TS20-M | 0.283 | 900 | 625 | 698 | 363 | 195 |
| ALFA T50M | ||||||
| ALFA P-01 | 431 | 126.5 | 357 | 60 | 32 | |
| ALFA P-2 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| ALFA P5 | 0.14 | 800 | 325 | 55 | ||
| ALFA P12 | ||||||
| ALFA P13 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P14 | 1032 | 264 | ||||
| ALFA P15 | 0.53 | 1372 | 500 | 1200 | 324 | 115 |
| ALFA P16 | 0.8 | 1360 | 795 | 1200 | 530 | 175 |
| ALFA P17 | 41/1 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA P20 | ||||||
| ALFA P21 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P22 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| کلیپ ALFA P22 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P30 | 630 | 122 | 570 | 50 | 25 | |
| ALFA P31 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P32 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P41 | ||||||
| ALFA P45 | 1200 | 324 | ||||
| ALFA P171 | 41/1 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA PAR01 | ||||||
| ALFA PAR22 | ||||||
| ALFA T200 | ||||||
| ALFA P225 | ||||||
| ALFA P252 | ||||||
| ALFA P132 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P135 | 800 | 165 | ||||
| ALFA A3 | 630 | 122 | 570 | 50 | 25 | |
| ALFA A10 | 1205 | 290 | ||||
| ALFA A10B | 0.24 | 873 | 388.5 | 703 | 234 | 100 |
| ALFA A15 | 1315 | 350 | ||||
| ALFA A15B | 0.75 | 1558 | 588.5 | 1315 | 350 | 160 |
| ALFA A20 | 1.07 | 1835 | 715 | 1550 | 430 | 200 |
| ALFA A20B | 1.07 | 1843 | 718.5 | 1550 | 430 | 210 |
| ALFA A30 | 2190 | 890 | 1845 | 540 | 300 | |
| ALFA A35 | 2 | 2303 | 1220 | 1850 | 765 | 350 |
| ALFA AK20 | 0.5 | 1220 | 669 | 930 | 365 | 210 |
| ALFA AM10 | 0.43 | 1247 | 487 | 1046 | 290 | 100 |
| ALFA AM20 | 0.79 | 1754 | 669 | 1450 | 365 | 200 |
| ALFA AM20B | 0.79 | 1754 | 669 | 1450 | 365 | 210 |
| ALFA AM20BFM | ||||||
| ALFA AM20HBM | ||||||
| ALFA AM20SFM | ||||||
| ALFA AX30 | 1.58 | 2208.5 | 909 | 1836 | 540 | 285 |
| ALFA AX30B | ||||||
| ALFA H7 | 0.4 | 1233 | 425.5 | 1054 | 254 | 80 |
| ALFA H10 | 0.65 | 1482 | 533.5 | 1221 | 348 | 100 |
| ALFA JWP26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA JWP36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA MA30M | 1.5 | 2250 | 1000 | 1811 | 561 | 332 |
| ALFA MA30S | 2232 | 970 | 1815 | 555 | 295 | |
| ALFA MS6 | ||||||
| ALFA MS10 | ||||||
| ALFA MS15 | ||||||
| ALFA EC350 | ||||||
| ALFA EC500 | ||||||
| ALFA EC650 | ||||||
| ALFA EC700 | ||||||
| ALFA M6MW | 640 | 140 | ||||
| ALFA M6MX | 640 | 140 | ||||
| ALFA M6MD | 640 | 140 | ||||
| ALFA M10BW | 0.24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10BD | ||||||
| ALFA M10BWREF | ||||||
| ALFA M20MW | 1478 | 353 | ||||
| ALFA MK15BW | ||||||
| ALFA M15F | ||||||
| ALFA M15E | ||||||
| ALFA MA30W | ||||||
| ALFA A15BW | 0.75 | 1150 | 585 | 1315 | 350 | 160 |
| ALFA AX30BW | ||||||
| ALFA AM20DW | ||||||
مبدل حرارتی صفحه ای شامل یک بسته از صفحات فلزی موج دار با سوراخ برای عبور دو مایعات است که انتقال گرما بین آنها انجام می شود.بسته صفحه بین یک صفحه قاب ثابت و یک صفحه فشار متحرک جمع شده و با پیچ و مهره های فشرده شده.صفحات مجهز به یک واشر هستند که کانال بین صفحه را آب بندی می کند و مایعات را به کانالهای متناوب هدایت می کند.تعداد صفحات با توجه به میزان جریان ، خصوصیات فیزیکی مایعات ، افت فشار و برنامه دما تعیین می شود.راه راه صفحات باعث تلاطم مایع می شوند و صفحات را در برابر فشار دیفرانسیل پشتیبانی می کنند.صفحه قاب و صفحه فشار از یک میله حمل بالایی معلق هستند و توسط یک میله راهنمای پایین قرار می گیرند ، که هر دو به یک ستون پشتیبانی ثابت می شوند.اتصالات در صفحه قاب یا اگر هر یک از مایعات یا هر دو مایعات بیش از یک واحد عبور کنند ، در صفحات قاب و فشار قرار دارند.
| مواد پلاک | SS304 ، SS316 ، 254SMO ، 904L ، C276 ، تیتانیوم ، نیکل ، Incoloy825 |
| ضخامت صفحه | 0.5 میلی متر ، 0.6 میلی متر ، 0.7 میلی متر ، 0.8 میلی متر ، 1.0 میلی متر |
| GASKET MTERIAL | EPDM ، NBR ، HNBER ، HEPDM ، FKW |
| گردهمایی گاسکت | کلیپ روشن ، قفل کردن ، بستن ، Glued |
| مواد قاب | فولاد کربن ، فولاد ضد زنگ ، کت فولاد ضد زنگ |
| نازل | فلنج ، درج لاستیک ، درج فلز ، نخ ، گیره |
| اندازه اتصال | DN15 ~ DN500 |
| استاندارد اتصال | علامت گذاری شده |
| رنگ | علامت گذاری شده |
| کاربرد | HVAC ، Power ، Suger ، Marine ، Chemical و غیره |
به دلیل عدم اطمینان در انتخاب و طراحی مبدل های حرارتی ، قیمت نمایش داده شده یک محدوده است.برای جزئیات بیشتر ، لطفا با خدمات مشتری تماس بگیرید.اگر در دوره قبلی ارتباط برقرار نکنید ، خدمات مشتری نمی تواند آن را بپذیرد.
مزیت - فایده - سود - منفعت:
در مقایسه با سایر انواع مبدلهای حرارتی ، مبدلهای حرارتی صفحه ای دارای سطح بیشتری هستند.آنها از تعدادی صفحه نازک فلزی تشکیل شده اند که با هم فشرده شده اند.واشر با کانال جریان اشکال به صفحه انتقال حرارت متصل می شود و باعث بسته شدن مایع می شود.مواد مختلف دارای کانال های مختلف و در مسیر جریان متناوب خود هستند.آنها به بیرون نشت نخواهند کرد.تعداد صفحه انتقال حرارت با توجه به مقدار مایع ، خصوصیات فیزیکی مایع ، افت فشار و شرایط حرارتی تعیین می شود.هر صفحه راه راه است تا حداکثر ناحیه انتقال حرارت را افزایش دهد.
