| محل منبع: | جیانگ سو چین |
|---|---|
| نام تجاری: | AIPREL |
| گواهی: | ISO9001 |
| شماره مدل: | M6M |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | کارتن استاندارد |
| زمان تحویل: | 1-2 هفته |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 10000 مجموعه در ماه |
| تایپ کنید: | واشر | کاربرد: | قطعات بخاری، قطعات تبرید، وسایل نقلیه جهانی، تبادل حرارت، فرآیند گرمایش صنعت |
|---|---|---|---|
| ضمانتنامه: | 1 سال | مواد واشر: | EPDM،NBR،HEPDM،FKW،HNBR،NBR-HT |
| ضخامت صفحه: | 0.5/0.6/0.8mm، 1mm، 0.5mm تا 0.7mm موجود | حداکثر فشار: | 2 مگا پاسکال (20 بار) |
| متوسط: | خلوص متوسط، نفت، گاز، هوا، آب | ||
| برجسته: | مهر و موم مبدل حرارتی Epdm,مهر و موم مبدل حرارتی 0.8 میلی متر,اجزای مبدل حرارتی صفحه Epdm |
||
به عنوان یک تولید کننده و فروشنده صفحه مبدل حرارتی صفحه ای، AIPREL می تواند بیشتر صفحات مبدل حرارتی صفحه ای با مشخصات مواد و واشر مبدل حرارتی دوردست را تولید کند و خدمات قطعات جایگزین دوردست را برای بیش از صدها شرکت کاربردی ارائه دهد.
ما تعویض واشر و صفحات مبدل حرارتی ALFA را عرضه می کنیم.لیست مدل های ALFA به شرح زیر است.
| (ALFA) | ||||||
| سری آلفا | مساحت بشقاب (متر مربع) |
طول بشقاب (میلی متر) |
عرض بشقاب (میلی متر) |
فاصله مرکز طولی (میلی متر) |
فاصله مرکزی عرضی (میلی متر) |
قطر (میلی متر) |
| ALFA M3 | 0.032 | 431 | 125.5 | 357 | 60 | 25 |
| ALFA M6 | 0.14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M6-M | 0.14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M10-B | 0.24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10-M | 0.22 | 879 | 375 | 719 | 223 | 100 |
| ALFA M15-B | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M15-M | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M20-M | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA MX25B | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| ALFA MX25M | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| آلفا ام 30 | 1.85 | 2245 | 995 | 1845 | 595 | 325 |
| ALFA CLIP6 | 0.18 | 1000 | 250 | 859 | 130 | 51 |
| ALFA CLIP8 | 0.38 | 1250 | 375 | 1095 | 220 | 78 |
| ALFA CLIP10 | 0.62 | 1500 | 500 | 1324 | 324 | 100 |
| ALFA TS6-M | 505 | 327 | 380 | 200 | 80 | |
| آلفا TL6 | 1036 | 150 | ||||
| آلفا TL10 | 1338 | 225 | ||||
| آلفا TL10P | 1338 | 225 | ||||
| ALFA T20-B | 0.9 | 1750 | 625 | 1478 | 353 | 205 |
| ALFA T20-BW | ||||||
| ALFA T20-M | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA T20-MW | ||||||
| ALFA T20-P | ||||||
| ALFA TS20-M | 0.283 | 900 | 625 | 698 | 363 | 195 |
| آلفا T50M | ||||||
| ALFA P-01 | 431 | 126.5 | 357 | 60 | 32 | |
| ALFA P-2 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| ALFA P5 | 0.14 | 800 | 325 | 55 | ||
| ALFA P12 | ||||||
| ALFA P13 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P14 | 1032 | 264 | ||||
| ALFA P15 | 0.53 | 1372 | 500 | 1200 | 324 | 115 |
| ALFA P16 | 0.8 | 1360 | 795 | 1200 | 530 | 175 |
| ALFA P17 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA P20 | ||||||
| ALFA P21 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P22 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| گیره آلفا P22 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| آلفا پی 30 | 630 | 122 | 570 | 50 | 25 | |
| ALFA P31 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P32 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P41 | ||||||
| ALFA P45 | 1200 | 324 | ||||
| ALFA P171 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA PAR01 | ||||||
| ALFA PAR22 | ||||||
| ALFA T200 | ||||||
| ALFA P225 | ||||||
| ALFA P252 | ||||||
| ALFA P132 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P135 | 800 | 165 | ||||
| ALFA A3 | 630 | 122 | 570 | 50 | 25 | |
| ALFA A10 | 1205 | 290 | ||||
| ALFA A10B | 0.24 | 873 | 388.5 | 703 | 234 | 100 |
| ALFA A15 | 1315 | 350 | ||||
| ALFA A15B | 0.75 | 1558 | 588.5 | 1315 | 350 | 160 |
| ALFA A20 | 1.07 | 1835 | 715 | 1550 | 430 | 200 |
| ALFA A20B | 1.07 | 1843 | 718.5 | 1550 | 430 | 210 |
| ALFA A30 | 2190 | 890 | 1845 | 540 | 300 | |
| ALFA A35 | 2 | 2303 | 1220 | 1850 | 765 | 350 |
| ALFA AK20 | 0.5 | 1220 | 669 | 930 | 365 | 210 |
| ALFA AM10 | 0.43 | 1247 | 487 | 1046 | 290 | 100 |
| آلفا AM20 | 0.79 | 1754 | 669 | 1450 | 365 | 200 |
| ALFA AM20B | 0.79 | 1754 | 669 | 1450 | 365 | 210 |
| ALFA AM20BFM | ||||||
| آلفا AM20HBM | ||||||
| ALFA AM20SFM | ||||||
| ALFA AX30 | 1.58 | 2208.5 | 909 | 1836 | 540 | 285 |
| ALFA AX30B | ||||||
| آلفا H7 | 0.4 | 1233 | 425.5 | 1054 | 254 | 80 |
| آلفا H10 | 0.65 | 1482 | 533.5 | 1221 | 348 | 100 |
| ALFA JWP26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA JWP36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| آلفا MA30M | 1.5 | 2250 | 1000 | 1811 | 561 | 332 |
| آلفا MA30S | 2232 | 970 | 1815 | 555 | 295 | |
| ALFA MS6 | ||||||
| ALFA MS10 | ||||||
| ALFA MS15 | ||||||
| ALFA EC350 | ||||||
| ALFA EC500 | ||||||
| ALFA EC650 | ||||||
| ALFA EC700 | ||||||
| آلفا M6MW | 640 | 140 | ||||
| ALFA M6MX | 640 | 140 | ||||
| ALFA M6MD | 640 | 140 | ||||
| آلفا M10BW | 0.24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10BD | ||||||
| ALFA M10BWREF | ||||||
| آلفا M20MW | 1478 | 353 | ||||
| ALFA MK15BW | ||||||
| ALFA M15F | ||||||
| ALFA M15E | ||||||
| آلفا MA30W | ||||||
| ALFA A15BW | 0.75 | 1150 | 585 | 1315 | 350 | 160 |
| ALFA AX30BW | ||||||
| ALFA AM20DW | ||||||

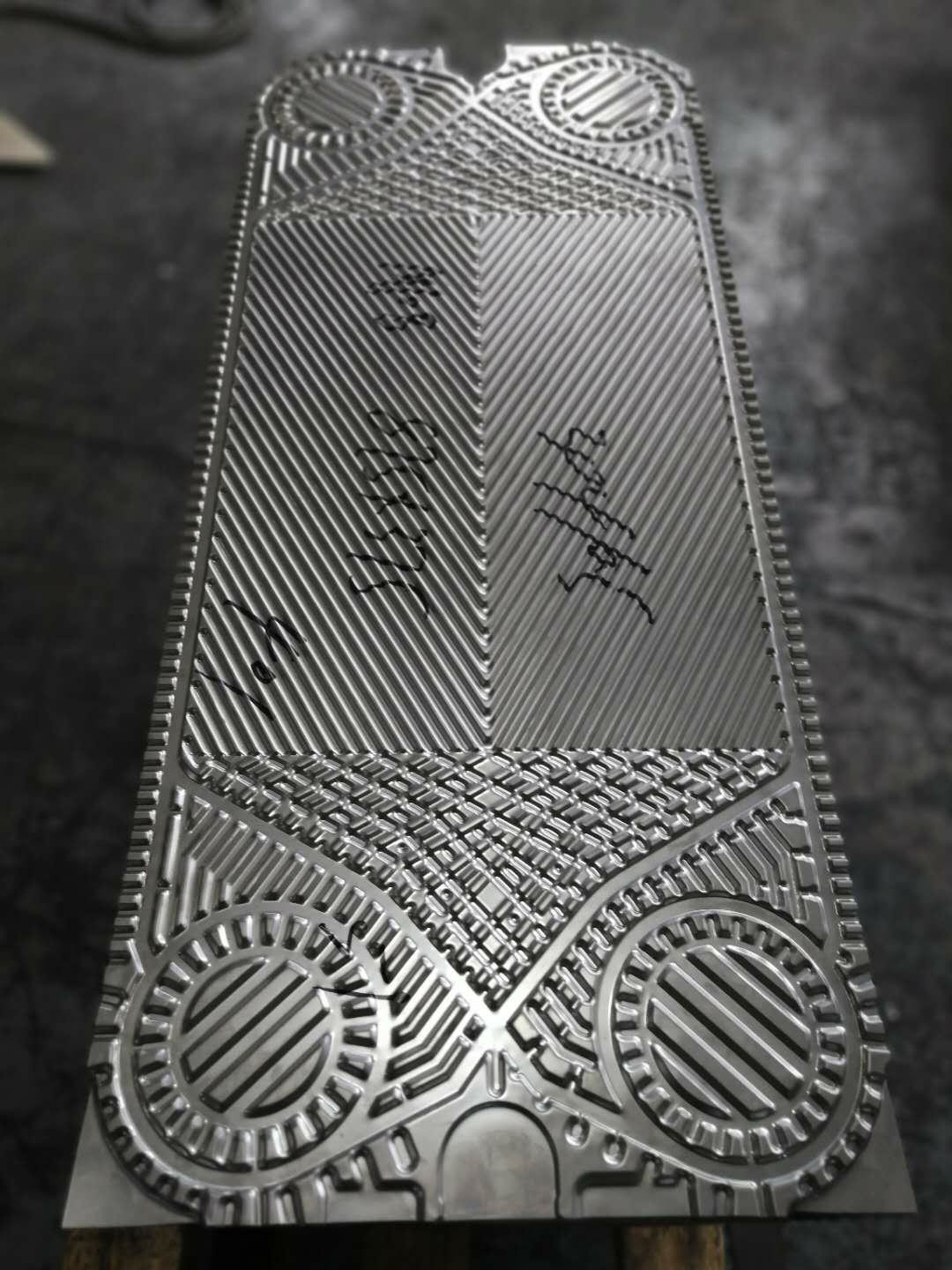

مبدل حرارتی صفحه ای شامل بسته ای از صفحات فلزی موجدار با سوراخ هایی برای عبور دو سیال است که انتقال حرارت بین آنها انجام می شود.بسته صفحه بین یک صفحه قاب ثابت و یک صفحه فشار متحرک مونتاژ شده و توسط پیچ و مهره های سفت فشرده می شود.صفحات دارای یک واشر هستند که کانال بین صفحه را آب بندی می کند و سیالات را به کانال های متناوب هدایت می کند.تعداد صفحات توسط سرعت جریان، خواص فیزیکی سیالات، افت فشار و برنامه دما تعیین می شود.موج‌های صفحه باعث تلاطم سیال می‌شوند و صفحات را در برابر فشار دیفرانسیل حمایت می‌کنند.صفحه قاب و صفحه فشار از یک میله حمل بالایی آویزان شده و توسط یک میله هدایت کننده پایینی قرار دارند که هر دو به یک ستون پشتیبانی ثابت می شوند.اتصالات در صفحه قاب یا اگر یکی یا هر دو سیال بیش از یک بار عبور از داخل واحد انجام دهند، در صفحه قاب و فشار قرار دارند.
| مواد بشقاب | SS304، SS316، 254SMO، 904L، C276، تیتانیوم، نیکل، Incoloy825 |
| ضخامت صفحه | 0.5 میلی متر، 0.6 میلی متر، 0.7 میلی متر، 0.8 میلی متر، 1.0 میلی متر |
| مواد واشر | EPDM، NBR، HNBER، HEPDM، FKW |
| مونتاژ گاسکت | گیره، قفل، محکم، چسب |
| مواد قاب | فولاد کربن، فولاد ضد زنگ، روکش فولاد ضد زنگ |
| نازل | فلنج، درج لاستیکی، درج فلزی، نخ، گیره |
| اندازه اتصال | DN15~DN500 |
| استاندارد اتصال | سفارشی شده |
| رنگ | سفارشی شده |
| کاربرد | تهویه مطبوع، برق، سوگر، دریایی، شیمیایی و غیره |
به دلیل نامشخص بودن انتخاب و طراحی مبدل حرارتی، قیمت نمایش داده شده یک محدوده است.برای جزئیات، لطفا با خدمات مشتری تماس بگیرید.اگر در دوره قبلی ارتباط برقرار نکنید، خدمات مشتری نمی تواند آن را بپذیرد.
مزیت - فایده - سود - منفعت:
در مقایسه با سایر انواع مبدل های حرارتی، مبدل های حرارتی صفحه ای سطح بزرگ تری دارند.آنها از تعدادی صفحه فلزی نازک که به هم فشرده شده اند تشکیل شده اند.واشر با ایجاد کانال جریان به صفحه انتقال حرارت متصل شده و سیال را آب بندی می کند.مواد مختلف دارای کانال های مختلف و در مسیر جریان مربوطه خود به طور متناوب هستند.آنها به بیرون نشت نخواهند کرد.تعداد صفحه انتقال حرارت با توجه به مقدار سیال، خواص فیزیکی سیال، افت فشار و شرایط حرارتی تعیین می شود.هر صفحه راه راه است تا حداکثر سطح انتقال حرارت را افزایش دهد.
