| محل منبع: | جیانگ سو چین |
|---|---|
| نام تجاری: | Aiprel |
| گواهی: | CE,CCS,ISO,DNV |
| شماره مدل: | FP205 |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته بندی صادراتی |
| زمان تحویل: | 1-2 هفته |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union |
| قابلیت ارائه: | 100 ست در ماه |
| ضمانتنامه: | 1 سال، 12 ماه، یک سال، 2 سال | وضعیت: | جدید |
|---|---|---|---|
| کاربرد: | قطعات بخاری، گرمایش یا سرمایش، انتقال حرارت، HVAC | ساختار: | مبدل حرارتی صفحه ای |
| ولتاژ: | 220 ولت / 380 ولت / سفارشی | وزن: | 5-500 کیلوگرم |
| حداکثر فشار کاری: | 1.0 مگا پاسکال | نرخ جریان مایع: | حداکثر 50 متر مکعب در ساعت |
| ابعاد (L*W*H): | سفارشی شده | مواد بشقاب: | SS304/SS316/SS316L/Titanium/ALLOY C276 |
| برجسته: | واشر مبدل حرارتی تبرید 50 متر مکعب در ساعت,واشر مبدل حرارتی تبرید ALLOY C276,جزء مبدل حرارتی ALLOY C276 |
||

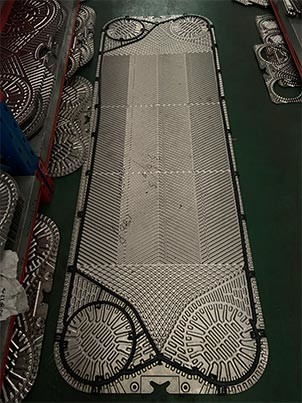

واشر مبدل حرارتی صفحه ای لوازم جانبی تجهیزات انتقال حرارت کارآمد FP205 برای تبرید
نام: واشر مبدل حرارتی
مبدل حرارتی صفحه ای شامل بسته ای از صفحات فلزی موجدار با سوراخ هایی برای عبور دو سیال است که انتقال حرارت بین آنها انجام می شود.بسته صفحه بین یک صفحه قاب ثابت و یک صفحه فشار متحرک مونتاژ شده و توسط پیچ و مهره های سفت فشرده می شود.صفحات دارای یک واشر هستند که کانال بین صفحه را آب بندی می کند و سیالات را به کانال های متناوب هدایت می کند.تعداد صفحات توسط سرعت جریان، خواص فیزیکی سیالات، افت فشار و برنامه دما تعیین می شود.موج‌های صفحه باعث تلاطم سیال می‌شوند و صفحات را در برابر فشار دیفرانسیل حمایت می‌کنند.صفحه قاب و صفحه فشار از یک میله حمل بالایی آویزان شده و توسط یک میله هدایت کننده پایینی قرار دارند که هر دو به یک ستون پشتیبانی ثابت می شوند.اتصالات در صفحه قاب یا اگر یکی یا هر دو سیال بیش از یک بار عبور از داخل واحد انجام دهند، در صفحه قاب و فشار قرار دارند.
| مواد بشقاب | SS304، SS316، 254SMO، 904L، C276، تیتانیوم، نیکل، Incoloy825 |
| ضخامت صفحه | 0.5 میلی متر، 0.6 میلی متر، 0.7 میلی متر، 0.8 میلی متر، 1.0 میلی متر |
| مواد واشر | EPDM، NBR، HNBER، HEPDM، FKW |
| مونتاژ گاسکت | گیره، قفل، محکم، چسب |
| مواد قاب | فولاد کربن، فولاد ضد زنگ، روکش فولاد ضد زنگ |
| نازل | فلنج، درج لاستیکی، درج فلزی، نخ، گیره |
| اندازه اتصال | DN15~DN500 |
| استاندارد اتصال | سفارشی شده |
| رنگ | سفارشی شده |
| کاربرد | تهویه مطبوع، برق، سوگر، دریایی، شیمیایی و غیره |
به دلیل نامشخص بودن انتخاب و طراحی مبدل حرارتی، قیمت نمایش داده شده یک محدوده است.برای جزئیات، لطفا با خدمات مشتری تماس بگیرید.اگر در دوره قبلی ارتباط برقرار نکنید، خدمات مشتری نمی تواند آن را بپذیرد.
مزیت - فایده - سود - منفعت:
در مقایسه با سایر انواع مبدل های حرارتی، مبدل های حرارتی صفحه ای سطح بزرگ تری دارند.آنها از تعدادی صفحه فلزی نازک که به هم فشرده شده اند تشکیل شده اند.واشر با ایجاد کانال جریان به صفحه انتقال حرارت متصل شده و سیال را آب بندی می کند.مواد مختلف دارای کانال های مختلف و در مسیر جریان مربوطه خود به طور متناوب هستند.آنها به بیرون نشت نخواهند کرد.تعداد صفحه انتقال حرارت با توجه به مقدار سیال، خواص فیزیکی سیال، افت فشار و شرایط حرارتی تعیین می شود.هر صفحه راه راه است تا حداکثر سطح انتقال حرارت را افزایش دهد.
