| محل منبع: | جیانگ سو چین |
|---|---|
| نام تجاری: | AIPREL |
| گواهی: | ISO |
| شماره مدل: | SONDEX S81 |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | کارتن استاندارد |
| زمان تحویل: | 1-2 هفته |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 10000 واحد در ماه |
| تایپ کنید: | صفحه مبدل حرارتی، صفحات و واشر | ضمانتنامه: | 1 سال |
|---|---|---|---|
| مواد بشقاب: | تیتانیوم، SS304، SS316L، SMO254، هاستلوی | ضخامت صفحه: | 0.5/0.6/0.7mm، 0.5mm تا 0.7mm موجود است |
| درمان سطحی: | تمیز | حداکثر فشار: | 1.0 مگا پاسکال (10 بار) |
| متوسط: | خلوص متوسط، نفت، گاز، آب، شیر | ||
| برجسته: | واشر PHE متوسط خلوص,واشر مبدل حرارتی نوع صفحه ای S81,واشر مبدل حرارتی 1.0 مگاپاسکال |
||

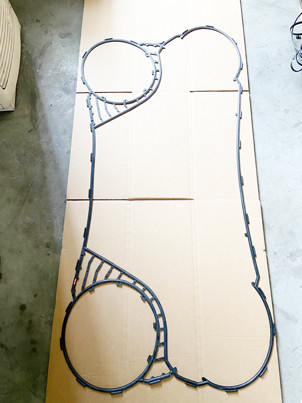

واشر Sondex S81 و صفحات Sondex S81 برای مبدل های حرارتی صفحه ای. ما خوشحالیم که به هر سوالی در مورد جایگزینی هر واشر و صفحه Sondex برای مبدل حرارتی شما پاسخ دهیم.واشر و صفحه Sondex S81 دارای قطر سوراخ هایی با S121، S188 و S251 هستند.
مشخصات فنی
اتصالات از DN25 به DN600 (1 اینچ تا 24 اینچ)
قاب های طراحی شده بر اساس FEA و PED 2014/68/EU (EN13445) و ASME sec VIII, Div.1 استانداردهای ساخت و ساز
مواد صفحه: AISI 304/316L، تیتانیوم، SMO، Hastelloy*
مواد واشر: EPDM-HT، NBR-HT، Viton*FKM
طول صفحه تا 5.5 متر (18 فوت)
نرخ جریان تا 7200 متر مکعب در ساعت (31700 گرم در دقیقه)
فشار کاری تا 35 بار (500 psi)
دمای کار از -20 درجه سانتیگراد تا 180 درجه سانتیگراد (4- درجه فارنهایت تا 356 درجه فارنهایت)
*سایر مواد در صورت درخواست در دسترس هستند.
آیپرل تمامی مدل های تعویض صفحات و واشر سوندکس را ارائه می دهد.
لیست مدل Sondex به شرح زیر است.
| برند/سازنده | سلسله |
| سوندکس | S4A,S7,S7A,S8,S8A,S9A, |
| S14,S14A,S15,S17,S18,S19,S19A, | |
| S20،S20A،S21،S21A،S22،S23،SF25 (چسبیده)،SF25A،SF25، | |
| S30,S31A,S35,S36,S37,S38,S39, | |
| S41,S41A,S42,S43,S43A,S47,S47A,S50,S58, | |
| S61,S62,S64,S65,S65A, | |
| S72,S80,S81,S86,S100,S110,S120,S121,S130,S136, | |
| S145,S152,S188, | |
| SW40,SW189,SW229, | |
| SF123، | |
| FPS41، FPS19، | |
| SFD13,SFD22, |
| عملکرد اساسی oواشر f | |||
| مواد | حداکثر استفاده درجه حرارت |
سختی | رسانه کاربردی |
| NBR | 110 درجه سانتیگراد | 2±76 | آلکان ها، آلن ها و سایر رسانه های غیر قطبی؛ نفت کوره و سایر روغن های معدنی؛روغن های حیوانی و گیاهی؛ آب گرم، آب نمک و غیره |
| H-NBR | 140 درجه سانتیگراد | 2±76 | |
| NBR-HT | 130 درجه سانتیگراد | 2±76 | |
| EPDM | 150 درجه سانتیگراد | 2±80 | آب، بخار، اتمسفر، ازن؛ روان کننده های غیر نفتی؛اسید ضعیف، پایه ضعیف، کتون ها، الکل ها، محیط قطبی و غیره |
| EPDM-HT | 170 درجه سانتیگراد | 2±80 | |
| VITON A | 180 درجه سانتیگراد | 2±80 | روغن داغ، اسید، قلیایی، حلال آلی |
| ویتون جی | 200 درجه سانتیگراد | 2±80 | اسید قوی و قلیایی، روغن داغ، بخار اشباع |
| مواد | کاربرد |
| SUS304 / SUS316L | آب تصفیه شده، آب رودخانه، روغن غذایی، روغن معدنی |
| تیتانیوم / پال لادیوم | آب دریا، آب نمک، ماده شور |
| آلیاژ هادتلوی / C-276 | اسید سولفوریک غلیظ، اسید کلریدریک، اسید فسفریک |
| نیکل / نیکل | دمای بالا و غلظت بالا سود سوزآور |
